DOSEURS AU SERVICE CONTINU DVND
USAGE
Les doseurs DVND-650 sont utilisés pour doser des matériaux en poudre et fins et peuvent être utilisés dans différents secteurs industriels. Les matériaux dosés sont des composants pulvérulents ayant un angle de talus naturel inférieur ou égal à 60, une humidité inférieure ou égale à 5 et une taille de particules inférieure ou égale à 30 mm. Le débit réel dépend des propriétés du matériau transporté, des conditions de transport et est précisé lors de la conception. Le tableau présente le débit pour un matériau ayant une densité de 1,75 t/h.
Les doseurs DVND-650 sont composés des éléments suivants:
– dispositif d'alimentation (vibrant ou vis)
– convoyeur à bande compact

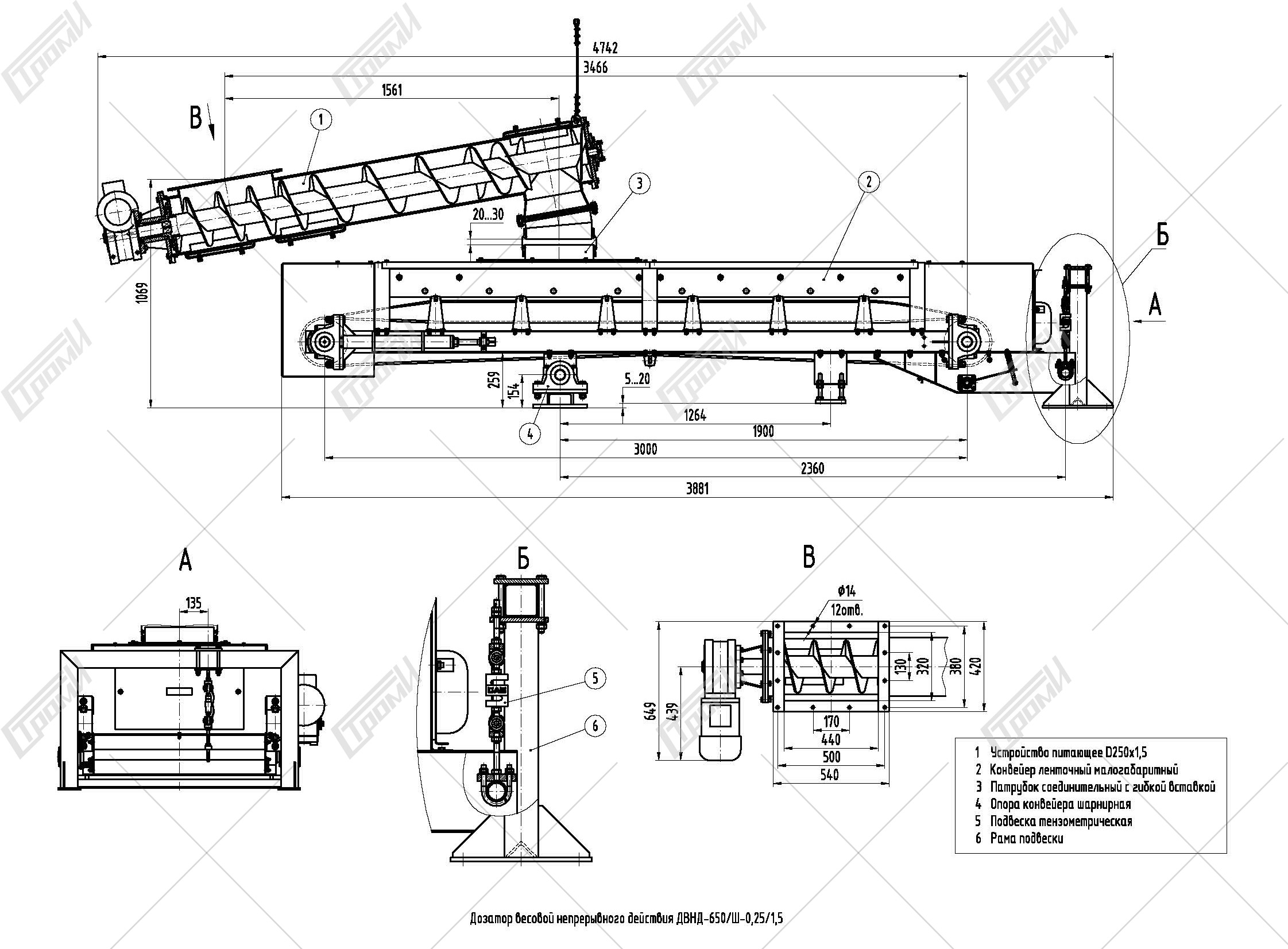

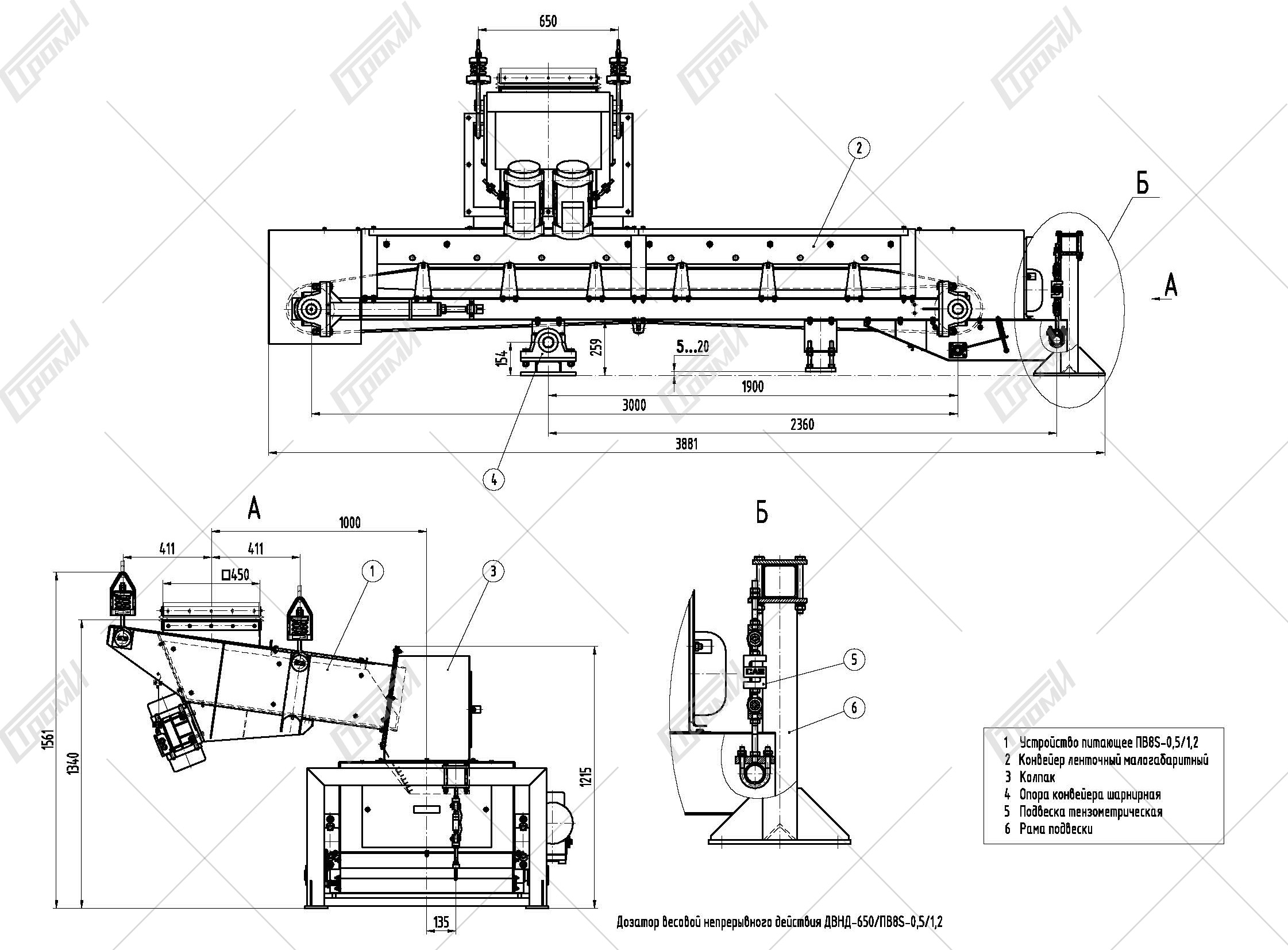

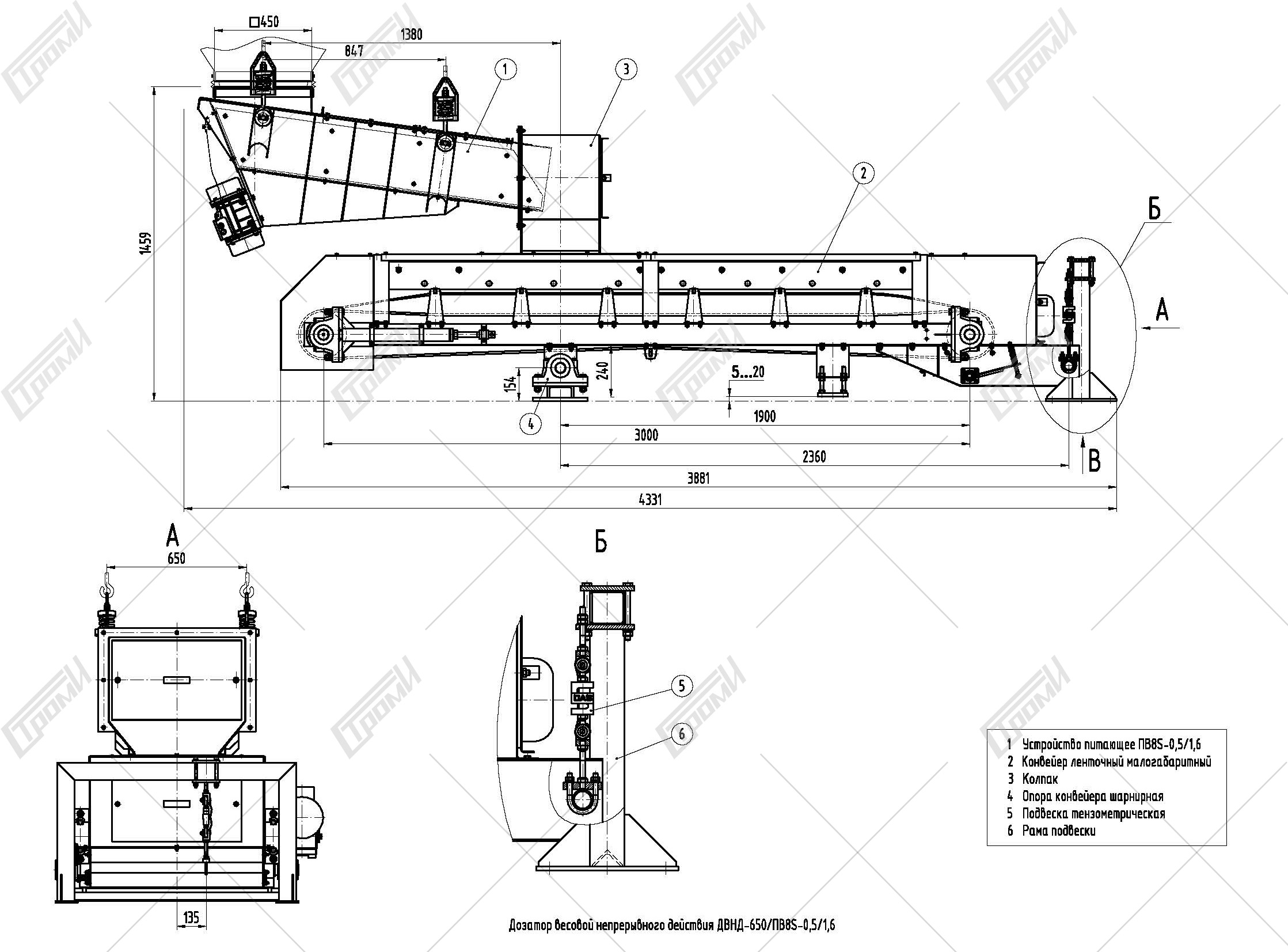

– couvercle (DVND-650/PV8S-0,5/1,2 et DVND-650/PV8S-0,5/1,6) ou un raccord de connexion avec une insertion flexible (DVND-650/CH-0,25/1,5)
– support articulé pour le convoyeur
– suspension à jauge de contrainte
– châssis de suspension
– dispositif de contrôle
Le dispositif d'alimentation à débit réglable déverse le matériau sur la bande du convoyeur à pesage. Le capteur de vitesse relié à l'arbre du tambour tendeur émet des impulsions lors du déplacement de la bande du convoyeur sur une certaine distance. La suspension à jauge de contrainte mesure le poids du convoyeur avec le matériau et transmet la valeur actuelle de la charge pondérale au dispositif de contrôle pour calculer le poids du matériau passé à travers le convoyeur. Le tarage et le coefficient d'échelle du dispositif de pesage sont définis lors du réglage du doseur. Lors de l'utilisation du doseur pour délivrer une quantité spécifique de matériau, un mode est utilisé dans lequel la valeur d'avance est ajustée automatiquement (en fonction des cycles de dosage précédents) pour éliminer l'erreur liée à l'écoulement du matériau après la désactivation du dispositif d'alimentation.
SPÉCIFICATIONS TECHNIQUES
| Nom des caractéristiques | DVND – 650/PV8S – 0,5/1,2 | DVND – 650/PV8S – 0,5/1,6 | DVND – 650/PV8S – 0,5/1,5 |
|---|---|---|---|
| Limite supérieure de performance (NPP), m3/h | 63(36)* | 63(36)* | 63(36)* |
| Limite inférieure de performance (NmPP), % de NPP | 20 | 20 | 20 |
| Limite d'erreur de dosage admise en mode de pesage par convoyeur, % | ±1 | ±1 | ±1 |
| Type de convoyeur pondéral | KLM – 650 – 3000 | KLM – 650 – 3000 | KLM – 650 – 3000 |
| Largeur de la bande transporteuse, mm | 650 | 650 | 650 |
| Longueur entre les axes des tambours de la station d'entraînement et de la station de tension, mm | 3000 | 3000 | 3000 |
| Diamètre du tambour d'entraînement, mm | 215 | 215 | 215 |
| Vitesse de déplacement de la bande, m/s | 0,58 | 0,58 | 0,58 |
| Puissance absorbée du convoyeur, kW | 1,5 | 1,5 | 1,5 |
| Type de dispositif d'alimentation | PV8S – 0,5/1,2 | PV8S – 0,5/1,6 | vis à pas variable |
| Dimensions du bac d'alimentation vibratoire (largeur/hauteur), en mm | 474 / 256 | 474 / 256 | — |
| Diamètre de la vis de l'appareil d'alimentation, en mm | — | — | 250 |
| Distance entre les axes de chargement de l'appareil d'alimentation et du convoyeur, en mm | 1000 | 1485 | 1561 |
| Puissance absorbée par l'alimentateur, en kW | 1,0 | 1,0 | 4,0 |
| Angle d'inclinaison de l'alimentateur | 8° | 8° | 10° |
| Tension réseau, en V | 380 | 380 | 380 |
| Fréquence réseau, en Hz | 50 | 50 | 50 |
| Masse du doseur, maximum, en kg | 850 | 950 | 995 |
